Üleminek vanalt Paradox alarmsüsteemilt Home Assistantile ehk viisin nutikodu uuele tasemele

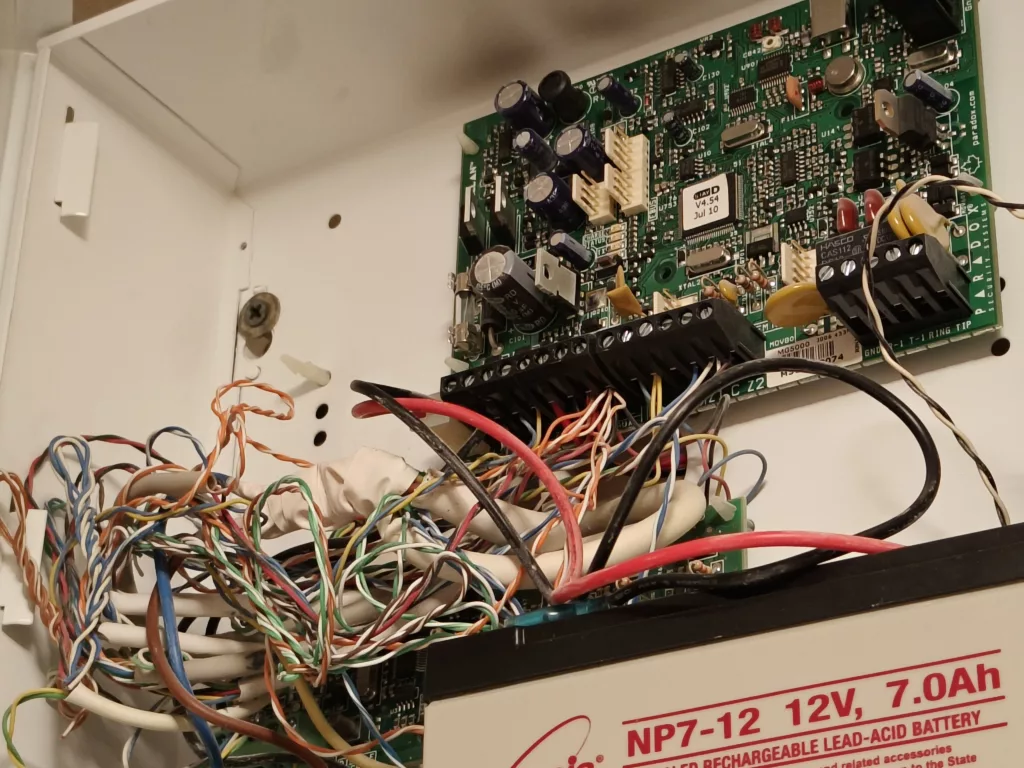

Kodu ostes oli siia paigaldatud eelnevalt Paradox alarmsüsteem, mille jaoks puudus leping turvafirmaga. Süsteemi kuuluvad nii liikumis- kui ukseandurid, sireen ja puldid. Tänu ühele seadmele sain pealtnäha iganenud süsteemist vabaks ning tõin kõik olemasoleva üle Home Assistantisse.

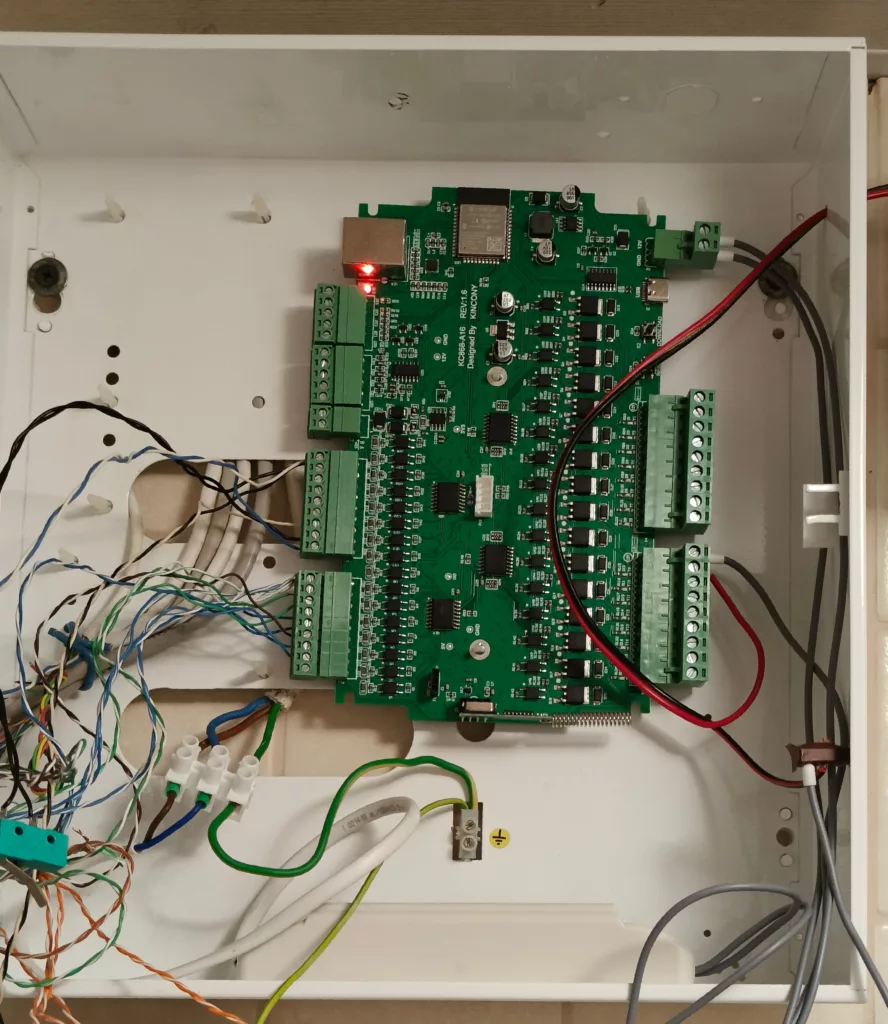

Toode, millest tahan rääkida, on Kincony KC868-A16. Tegemist on ESP32 baasil kiibiga, millel on 16 digitaalset sisendit ja 16 väljundit. Lisaks on võimalik kasutada 4 analoogset sisendit, RF (433 MHz kui ka 315 MHz), RS485 ja I²C protokolle ning võrgukaabli pesa. Mis see maakeeli tähendab? VÄGA palju võimalusi oma nutikodu täiendamiseks ja vanadele seadmetele uue elu andmine. Ja palju see asi maksis? Alla 20€!

Mis ma ise kasutusele võtsin esimese hooga? Kõik kaabliga ukse- ja liikumisandurid ja sireeni. Mul oli varasemast sahtlipõhjas 433MHz vastuvõtja ja saatja, mis istusid sinna ilusti sisse, mis taaselustas 2 RF pistikut ja mõned puldid. Ja kuna mu ruuter asub kohe selle kiibi all, siis panin ka ühe patch kaabli sinna sisse.

Järgmisena on plaan mõelda välja rakendus neile 12V väljunditele – näiteks põrandkütte kollektori ajamid, veetorudele mootoriga kraanid ja kõik muu, mida võib ühes tehnoruumis leida. Kui kellelgi on mõni hea soovitus või leid, siis andke märku! Paigaldan ka siseustele kontaktsensorid, mille jaoks saan tõenäoliselt liikumisandurite CAT5 kaablis olevad üleliigsed 4 juhet ära kasutada. Allpool on näited anduritest, mida saaks veel sisendina kasutada.

Lühidalt võib öelda, et tänu sellele kiibile sain omal terve maja kaetud anduritega, mis olid juba eelnevalt olemas. Tänu neile väljunditele sain ka ära ühendada sireeni. See kiip on netikaabliga ühendatud otse ruuterisse, seega see ei kao kunagi võrgust ära. Ja mis kõige parem: sain ka töökindla RF vastuvõtja-saatja. Kas selle ühendamine oli alguses keeruline? Muidugi! Selleks ma siia need pildid ka jätan.

Kel huvi täpsema info ja rohkemate piltide jaoks, jätan siia lingid asjalike juhistega, millele ma ise tuginesin.

PS! Need, kes ei soovi kõike välja kiskuda, siis soovitan lugeda siit mõnda alternatiivset lahendust:

• Kuidas Paradoxi süsteem võrku lisada: https://hometechtime.com/how-to-integrate-a-paradox-alarm-with-home-assistant-using-the-paradox-ip150/
• Kuidas püüda kinni andurite signaalid ESP32/ESP8266 abil: https://www.reddit.com/r/homeassistant/comments/18vp3vy/weekend_project_esp8266_powered_alarm_system
